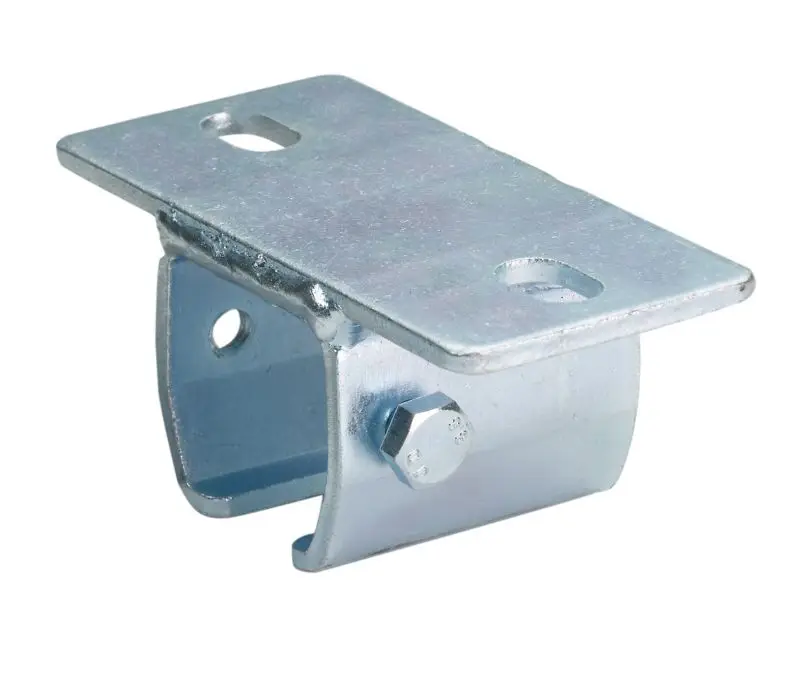

Deckenmuffe Typ 40 von HBS Neu

Produktbeschreibung

Die Deckenmuffe Typ 40 für Laufschienen bis 300 kg dient zur stabilen und deckennahen Befestigung von Laufschienen an Decken, Trägern oder unter Sturz. Sie eignet sich für Schiebetoranlagen im landwirtschaftlichen, gewerblichen und privaten Bereich und ist passend für Laufschienen Typ 40 mit den Abmessungen 48 x 40 mm.

Die Ausführung aus stahl verzinktem Material unterstützt eine langlebige Befestigung im Innen- und Außenbereich. Durch die integrierten Langlöcher kann die Konstruktion bei der Montage ausgerichtet werden. Die enthaltene Stellschraube ermöglicht die sichere Fixierung der Laufschiene innerhalb der Muffe.

Gebrauchsanweisung

Die verzinkte Deckenmuffe wird horizontal an der Decke bzw. an einem Träger befestigt und trägt die Laufschiene. (max. Abstand zwischen 2 Muffen 750 mm).

Die seitlichen Bohrungen sind als Langloch konzipiert um zur ersten Fixierung die Konstruktion auszurichten.
Anschließend final verschrauben und abschließend die entahltene Stellschraube zur entgültigen Fixierung anziehen.

Material & technische Daten

• Material Stahl verzinkt
• Geeignet für Laufschiene Typ 40
• Passend für Schienenmaß 48 x 40 mm
• Für Toranlagen bis 300 kg
• Plattengröße 8 x 12 cm
• Länge 55 mm
• Breite 120 mm
• Höhe 55 mm
• Gewicht 0,64 kg
