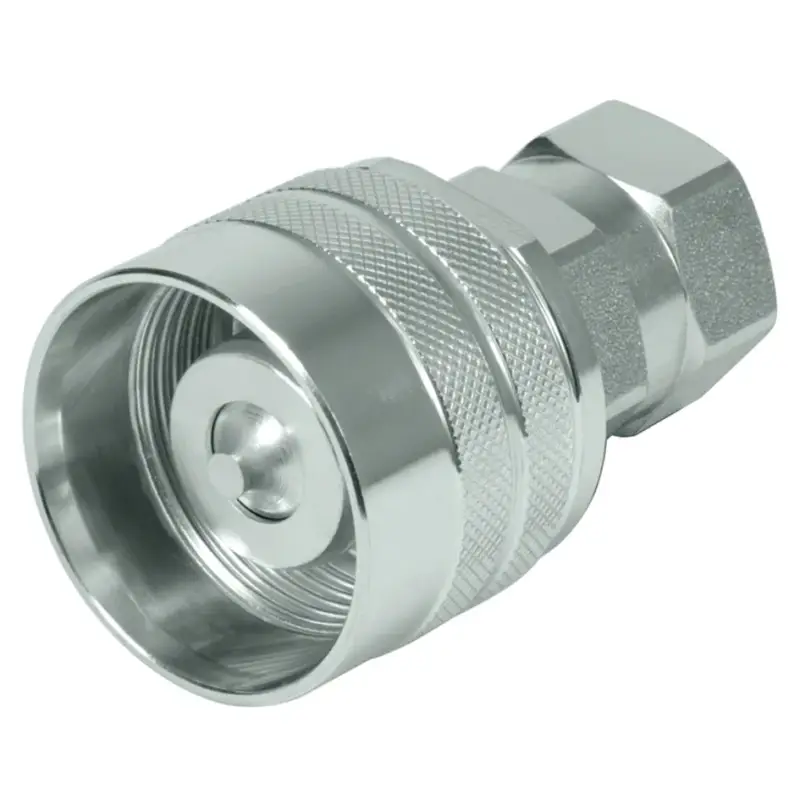

Faster CVV08 Stecker M22 x 1,5 IG, CVV080/2215 MV Online Kaufen

Die Schnellkupplungen der Serie VSV eignen sich für verschiedene Anwendungen mit hohen Drücke, Durchflussspitzen und der Möglichkeit zur Verbindung bei anstehendem Restdruck in der Leitung. Austauschbar gemäß ISO 14541, zeichnet sich durch ein Dichtsystem mit Kegelventil und Hülse mit Schraubverbindung aus.

Beim System mit O-Ring Port, wird der O-Ring beim Verschrauben gequetscht und übernimmt die Hauptdichtfunktion.

• Exzellente Leckagesicherheit, besonders in Hochdruck-Hydrauliksystemen (bis zu 6000 PSI)
• Hohe Vibrationsbeständigkeit, da der O-Ring Stöße absorbiert
• Wiederverwendbarkeit (Der O-Ring sollte jedoch bei jeder Demontage ersetzt werden)

Tipp:
Kuppelvorgänge unter Restdruck dürfen den maximalen Betriebsdruck der Kupplung nicht überschreiten. Die Druckbeaufschlagung im Kuppelvorgang sollte nur von einer Seite erfolgen. Nichteinhaltung dieser Parameter kann zu einem höheren Verschleiß der Dichtungskomponenten führen.

Technische Daten:
Baugröße (BG): 3
DN: 12
Größe: 08
Zoll: 1/2
Betriebsdruck: 400 bar
Gewinde + Norm: Metrisches Innengewinde mit O-Ring Port ISO 6149-1
Anschluss-Gewinde [GA]: M22 x 1,5 mm
Außen-ø Stecker: 42 mm
Verbindungsgewinde: 36 x 2
Länge Stecker: 70 mm
Schlüsselweite: 27
Unter Druck kuppelbar: Unter Restdruck
l/min bei ΔP=2 bar: 65
Beständigkeit gegen Rotrost: 500 h
Einsatzgebiet: Baumaschinen, Fahrzeuge und Straßenbau, Landwirtschaft
Norm: ISO 14541
Oberfläche: MATE 500 (Chrom III)
Temperaturbereich: FKM: -25°C bis 200°C, NBR: -25°C bis 125°C
Werkstoff Dichtung: BG3-8 FKM (Viton(R))
Werkstoff Gehäuse: Stahl
Werkstoff Stützring: PTFE
