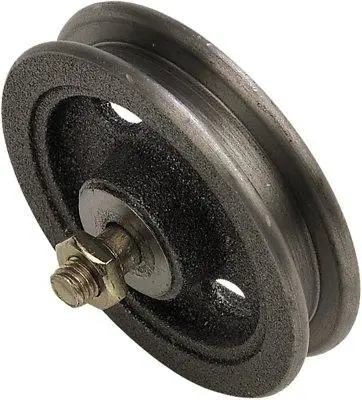

Schiebetorrollen lose von HBS Markenware

Produktbeschreibung

Die Schiebetorrollen lose sind als Ersatzrollen für oben laufende Schiebetore und Schiebetüren ausgelegt und eignen sich für den Einsatz im Innen- und Außenbereich. Sie werden in Kombination mit handelsüblichem Flachstahl eingesetzt und können auch als unten laufende Torrolle verwendet werden. Die Laufrolle besteht aus hochwertigem Grauguss und ist mit Achse und Walzenlager aufgebaut. Die gedrehte Ausführung mit kantiger Nute unterstützt einen gleichmäßigen Lauf auf der passenden Führung. Die Achse ist mit 2 Muttern ausgeführt. Je nach Variante stehen Rollen mit 60 bis 120 mm Durchmesser und 30 bis 100 kg Tragfähigkeit je Rolle zur Auswahl. Die Flachstahldicke darf maximal 9 mm betragen. Je Tor werden zwei Rollen eingesetzt. Typisch für Grauguss ist oberflächlicher Flugrost, der die Lauffähigkeit nicht beeinträchtigt. Für dauerhaft gute Laufeigenschaften empfiehlt sich eine regelmäßige Schmierung.

Montagehinweis

• Die Schiebetorrollen sind als Ersatzrollen für bestehende Schiebetore und Schiebetüren vorgesehen.
• Vor dem Austausch die vorhandene Rollengröße, Tragfähigkeit und passende Flachstahldicke prüfen.
• Je Tor werden zwei Rollen eingesetzt.
• Die Ersatzrollen jeweils im Abstand von 1/6 der gesamten Torbreite von den Außenkanten montieren.
• Der Abstand wird von beiden Außenseiten des Tores nach innen gemessen.
• Beispiel: Bei einer Torbreite von 3,00 m liegt jede Rolle 0,50 m von der jeweiligen Außenkante entfernt.
• Nach dem Einbau Laufverhalten, sicheren Sitz der Achse und festen Halt der Muttern prüfen.
• Anschließend das Tor mehrfach öffnen und schließen und die Befestigung bei Bedarf nachziehen.

Material & technische Daten

• Materialien: Laufrolle aus Grauguss, Achse aus blankgezogenem Rundstahl
• Bauweise: lose Schiebetorrolle mit Achse und Walzenlager
• Technische Besonderheiten: Walzenlagerung, gedrehte Ausführung, kantige Nute
• Konstruktionsmerkmale: Achse mit 2 Muttern, auch als unten laufende Torrolle verwendbar
• Maße: Rollendurchmesser 60 mm, 75 mm, 90 mm, 105 mm oder 120 mm je nach Variante
• Flachstahl: geeignet für Flachstahldicke bis maximal 9 mm
• Tragfähigkeit: 30 kg, 35 kg, 50 kg, 75 kg oder 100 kg je Rolle
• Gewicht: je nach Variante unterschiedlich

60 mm Rolle, Tragfähigkeit 30 kg
