Produktbeschreibung

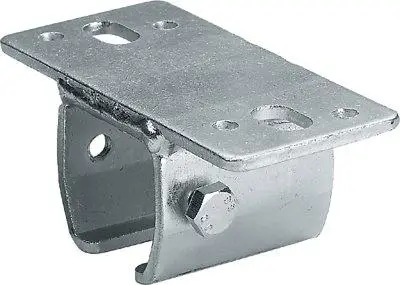

Die Deckenbefestigungsmuffe Typ 50 dient zur stabilen Befestigung von Laufschienen an Decken, Balkenträgern oder unter Sturz. Die verzinkte Ausführung eignet sich für Schiebetoranlagen im landwirtschaftlichen, gewerblichen und privaten Bereich. Die Laufschiene wird unmittelbar unter der Tragkonstruktion montiert und sicher geführt.

Die Deckenmuffe ist für Laufschienen Typ 50 mit 65 x 60 mm vorgesehen und unterstützt Toranlagen bis 750 kg. Die seitlichen Langlöcher erleichtern die Ausrichtung während der Montage. Anschließend wird die Konstruktion verschraubt und über die enthaltene Stellschraube fixiert. Die Ausführung aus verzinktem Stahl eignet sich für Innen- und Außenbereiche.

Gebrauchsanweisung

Die verzinkte Deckenmuffe wird horizontal an der Decke bzw. an einem Träger befestigt und trägt die Laufschiene. (max. Abstand zwischen 2 Muffen 750 mm).

Die seitlichen Bohrungen sind als Langloch konzipiert um zur ersten Fixierung die Konstruktion auszurichten.
Anschließend final verschrauben und abschließend die entahltene Stellschraube zur entgültigen Fixierung anziehen.

Material & technische Daten

• Material Stahl verzinkt
• Geeignet für Laufschiene Typ 50
• Passend für Schienenmaß 65 x 60 mm
• Für Schiebetore bis 750 kg
• Abstand zwischen zwei Muffen maximal 750 mm
• Länge 82 mm
• Breite 170 mm
• Höhe 82 mm
• Gewicht 1,83 kg
